- DALI-armaturer
- IR-detektorer
- Korridorer/Allmänna utrymmen
- Växlade ljusnivåer för dag och natt
- DALI-broadcast
IR-detektering i allmänna utrymmen. Lågnivå vid närvaro under natten och manuell tändning till högnivå via återfjädrande tryckknapp. På dagtid går belysningen till högnivå vid närvaro och dimrar sedan ned till lågnivå. Belysningen i det här systemet slocknar inte. Den här typen här applikationen används ofta på äldreboende eller liknande.
Funktion natt
Närvaro | Lux | Potentiometer | Ljusnivå | Tid |
Aktiv | < 300 | Blå: Lågnivå | 20% | 10 min |
Inaktiv | < 300 | Blå: Lågnivå | 5% | 1 h 30 min |
Funktion dag
Närvaro | Lux | Potentiometer | Ljusnivå | Tid |
Aktiv | > 300 | Röd: Högnivå | 90% | 10 min |
Inaktiv | > 300 | Blå: Lågnivå | 5% | 1 h 30 min |
Tryckknapp
Närvaro | Lux | Potentiometer | Ljusnivå | Tid |
Aktiv | < 300 | Röd: Högnivå | 100% | 1 h 40 min |

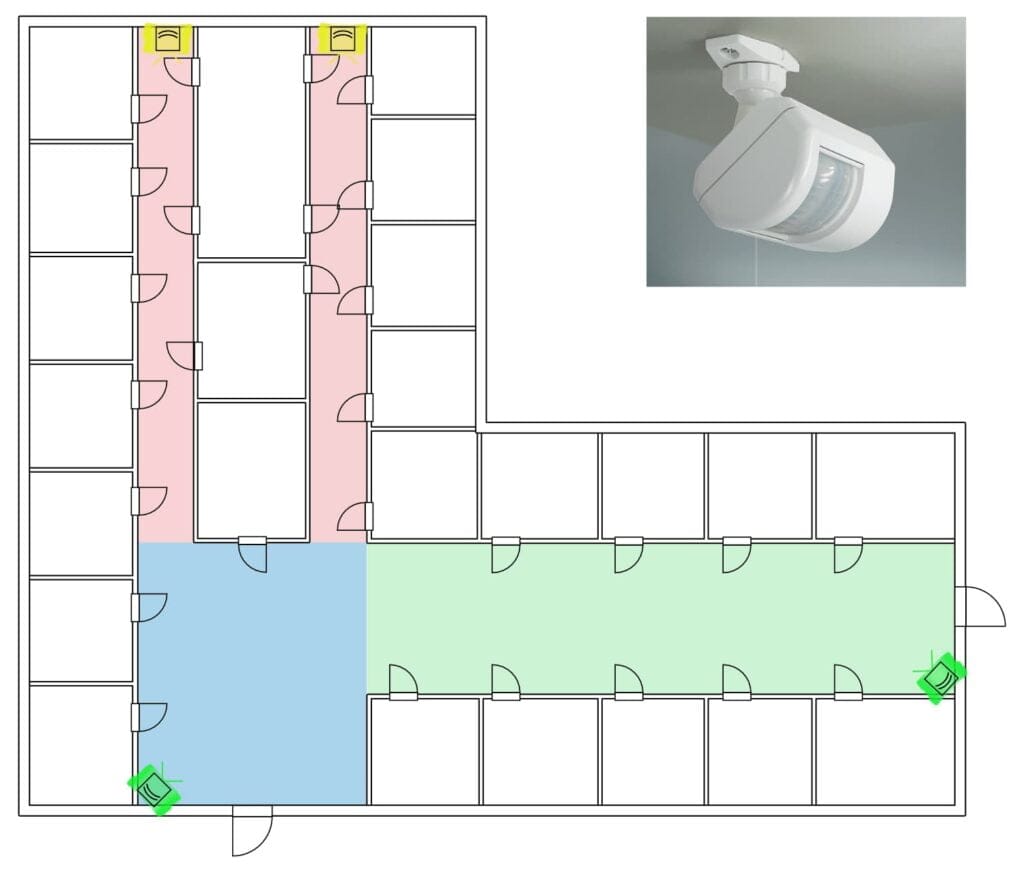

Placering av IR-detektor
Standard lins 15: ca:40×40 m
Fält: 58 st
Linsen har ett detekteringsområde om 100°, så de viktigt att den hörnmonteras. Den detekterar närvaro när man bryter fälten. Den har inte lika bra detektering när man går rakt mot detektorn. Eftersom de är svårare att bryta fälten då.

Placering av IR-detektor
Lins 17: ca:2×50 m
Fält: 24 st
Linsen i detektorn byts ut till lins 17. Den kan monteras på en höjd mellan 2-10 m med 45 ° vinkel mot lodlinjen. Detta medför att man får ett detekteringsområde som är både långt och smalt.

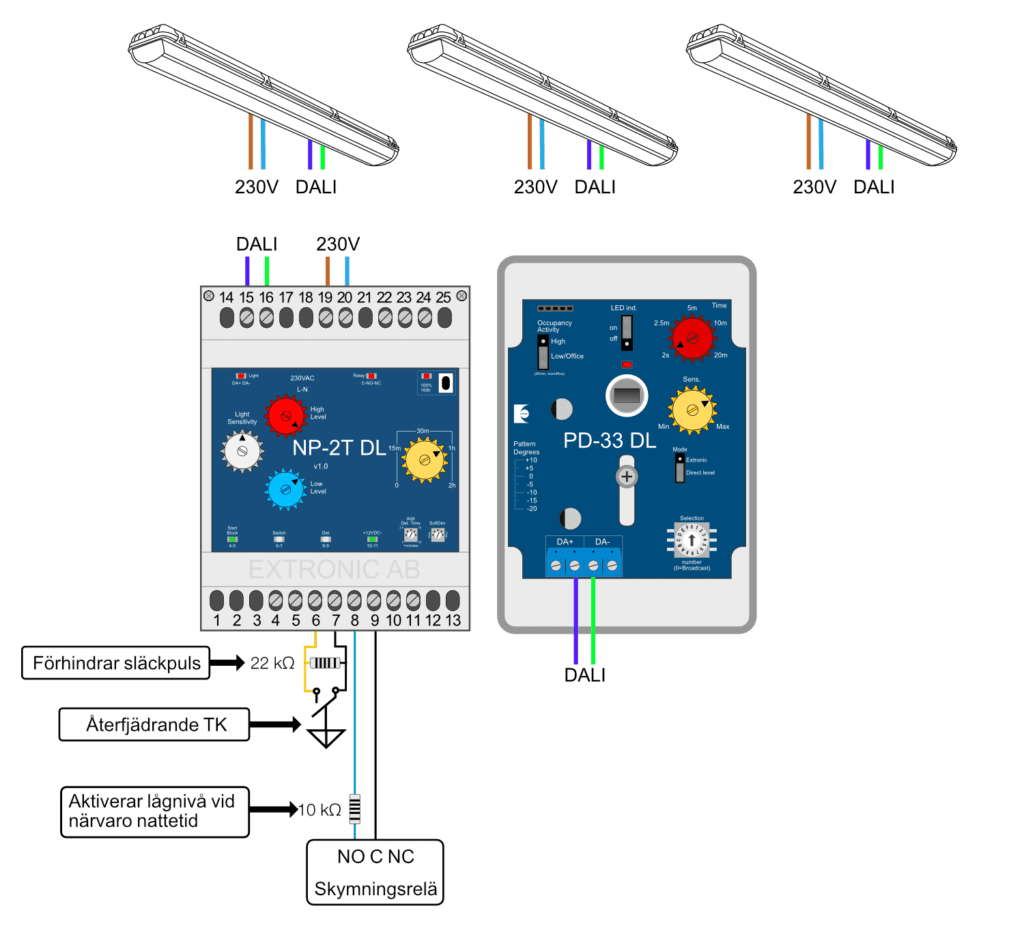

Inställningar NP-2T DL
High level, röd potentiometer | 1-100% |
Low level, blå potentiometer | 1-100% |
Time | 0-2 h |
Add det. Time | 0-20 min |
Inställningar PD-33 DL
Sens | Känslighet |
Time | 2 sek-20 min |
Mode bygel | Ta bort |
Selection number | F |
Produkt | Best. nr | E-nr | Försörjning | Förbrukning |
IR-detektor PD-33 DL | 13150 | 1306085 | 18 mA | |
Nivåväljare NP-2T DL | 13180 | 1306080 | 200 mA | |
DALI-armatur | 2 mA | |||
Fäste till PD-serien BRH-1 | 13088 | |||
Lins 17 till PD-serien | 13031-17 | 1306043 |
