Linser till PD-detektorn
För att anpassa närvarodetektorerna PD43 Casambi, PD35 DL, PD231, PD2200 och PD2400 till respektive objekt/utrymme kan linsen bytas. Standardlinsen vid leverans är alltid nr 15.
Till detektorn finns ett flertal olika linser för att optimera detekteringen. Kontakta Extronic för rätt val.
Här följer ett utdrag av de vanligaste linserna som löser de flesta detekterings behoven:

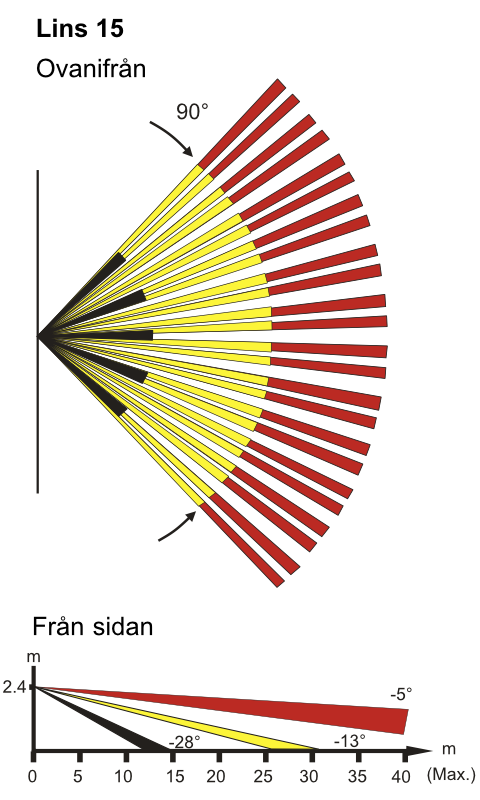

Lins 15 ”Standardlinsen”
Standardlinsen som alltid levereras med detektorn, lämplig för gymnastikhallar och andra ytor över 15 x 15 m.
| Maximal räckvidd: | 40 x 40 m |
| Vinkel: | 100° |
| Antal fält: | 58 |

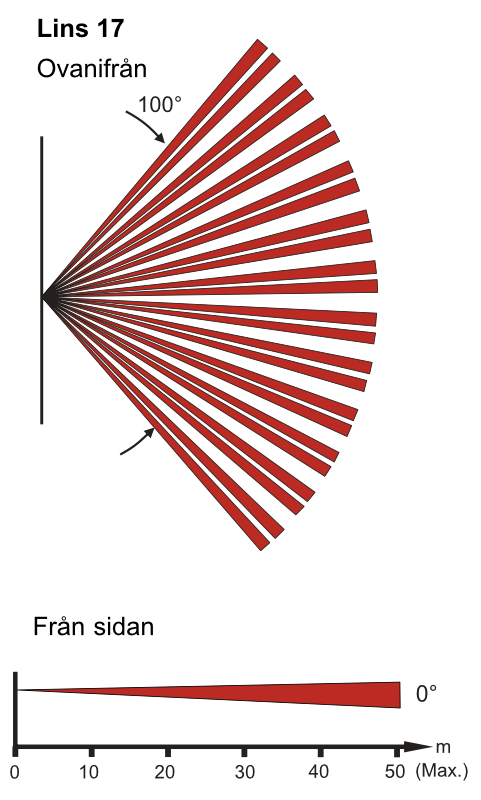

Lins 17
Lins 17 har avkänningsfält i ett plan och närvarodetektering av en maximal yta på 50 x 50 m.
I lagergångar sker närvarodetektering bäst med en speciallösning. Detektorn monteras på en höjd mellan 2-14 m med 45 ° vinkel mot lodlinjen. Detta medför att man får ett detekteringsområde som är lång-smalt. En detektor klarar av att detektera lagergångar som är upp till 50 m långa och ca 2 m breda (50×2 m).
| Maximal räckvidd: | 50 x 50 m |
| Vinkel: | 100° |
| Antal fält: | 24 |

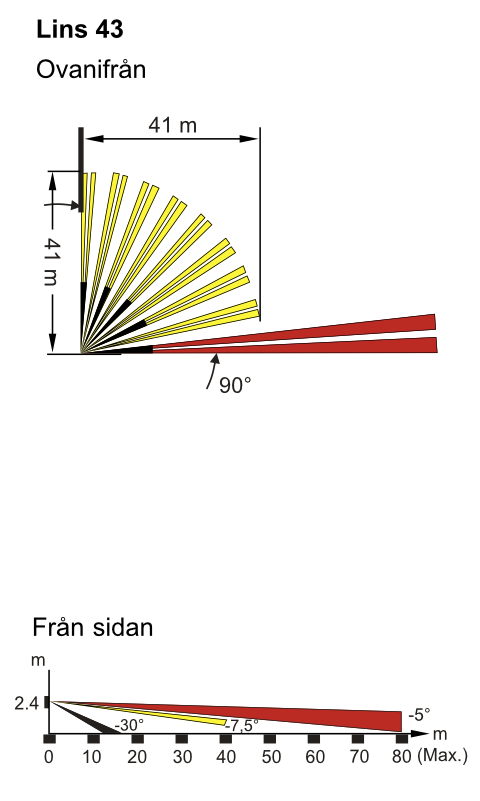

Lins 43
Lins 43 är en kombination av en långseende och en vidvinkeltyp för rumsbevakning.
Lins 43 har 28 fält i 90° vinkel och avkänningsfält upp till 83 m.
| Maximal räckvidd: | 41 x 83 m |
| Vinkel: | 90° |
| Antal fält: | 28 |

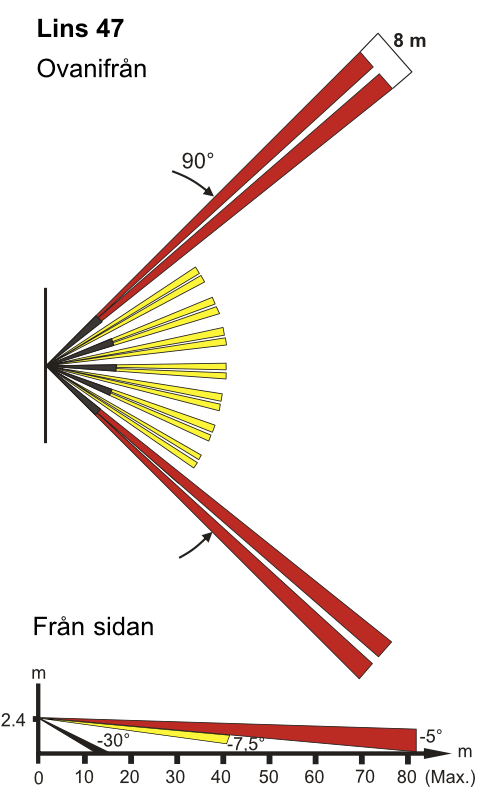

Lins 47
Lins 47 annvänds i korridorer som är längre än 40 m. Med denna lins kan man åstadkomma lösningar som det vanligtvis skulle behövas 2-3 detektorer för att lösa. Den klarar två korridorer i 90° vinkel.
| Maximal räckvidd: | 80 x 80 m |
| Vinkel: | 90° |
| Antal fält: | 28 |

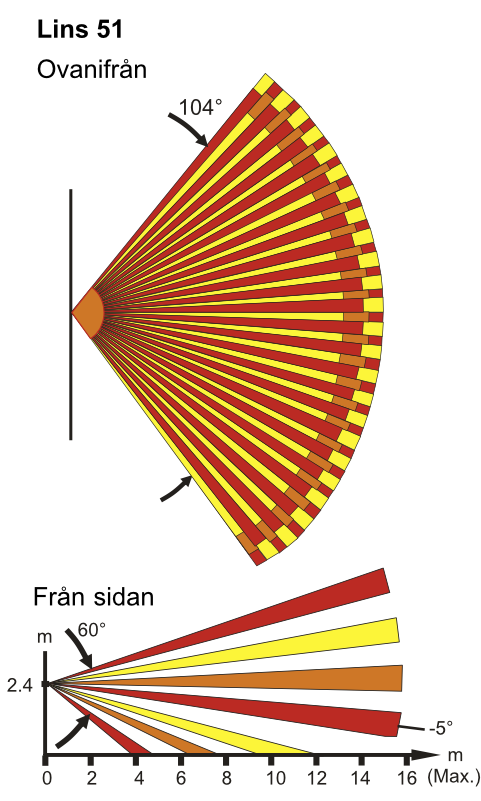

Lins 51
Lins 51 medger maximal rumsdetektering när detektorn är monterad i ett hörn. De har 100° horisontalvinkel för att bättre lösa detekteringsuppgiften när det inte är möjligt att montera detektorn ända inne i hörnet.
Lins 51 har hela 168 avkänningsfält för säker detektering även av små rörelser, där fälten är fördelade i 7 plan med en vertikal öppningsvinkel av 60 grader.
| Maximal räckvidd: | 16 x 16 m |
| Vinkel: | 104° |
| Antal fält: | 168 |
