UPPGRADERING AV ÄLDRE BELYSNINGSSTYRNING
Vi får just nu många frågor om utbyte av äldre nivåväljare för 1–10 V och DSI.
Och vi har goda nyheter: det är enkelt, kostnadseffektivt och miljövänligt att uppgradera till en modern DALI-lösning!
BYT BARA UT DEN GAMLA NIVÅVÄLJAREN BEHÅLL BEFINTLIGA DETEKTORER
Den nya Ekodesignförordningen (EU 2019/2020) trädde i kraft den 1 september 2021. Det innebär att fler effektiva/miljövänliga ljuskällor kommer att introduceras i EU i framtiden, och ett antal konventionella produkter kommer att fasas ut från marknaden under 2021 till 2023.
T8-lysrören fick nya generationen energimärkning 1 september 2021, men kommer fasas ut 2023.
Även T5-lysrör fasas ut 2023 eftersom EU har beslutat att från och med 2023 fasa ut nästan all belysning med kvicksilver. I samband med detta så bör man passa på att uppgradera styrsystemet.
Har du en anläggning med styrsystem från Extronic, har vi gjort det enkelt för dig att även uppgradera styrsystemet.
Har man har en äldre anläggning med lysrörsarmaturer och till exempel 1-10V styrning så kan man på ett enkelt sätt uppgradera anläggningen, då detektorerna oftast inte behöver bytas ut.
I de flesta fall behöver man endast byta ut centralenheten mot en Nivåväljare NP2T DL, som fungerar mot DALI-armaturer. I denna broschyr har vi tagit med några exempel på hur äldre anläggningar kan se ut och man kan göra för att uppgradera dom.
Oavsett hur en anläggning är utformad så kan vi alltid hjälpa till att hitta en mer kostnadseffektiv och tekniskt mer effektiv lösning.
Ni kan alltid höra av er till oss om exemplen inte stämmer överens med just eranläggning, så hjälper vi er!
Äldre anläggning med NV2T (1-10V)

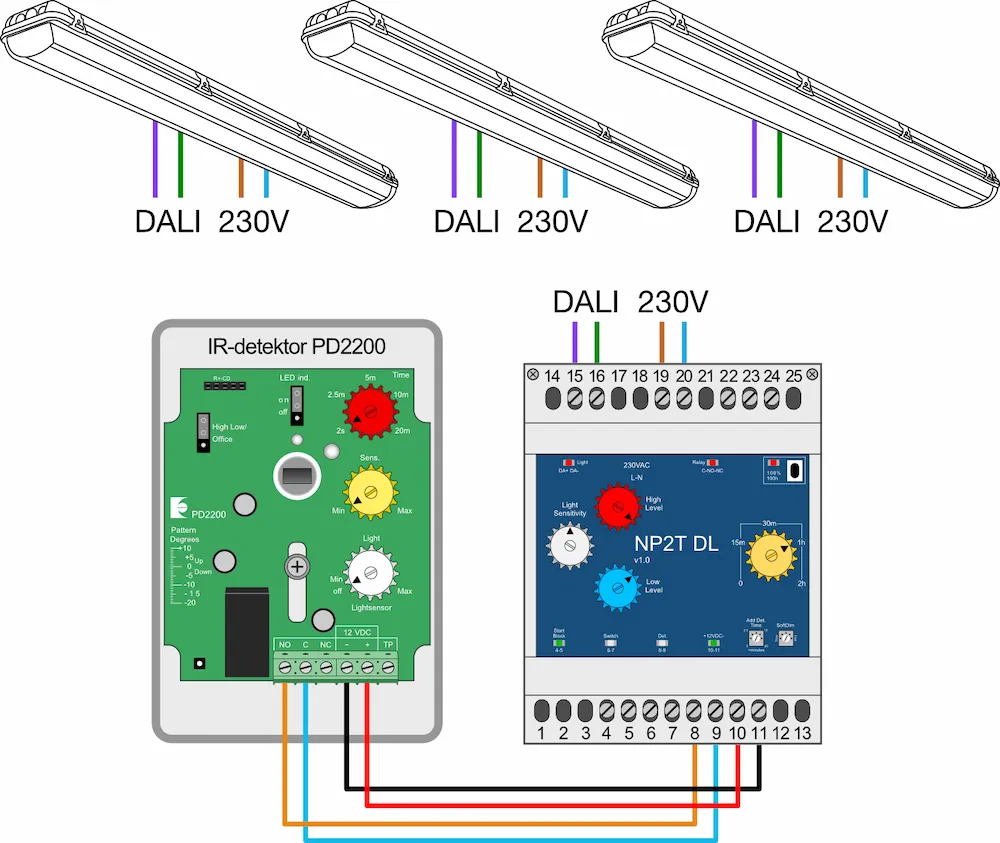

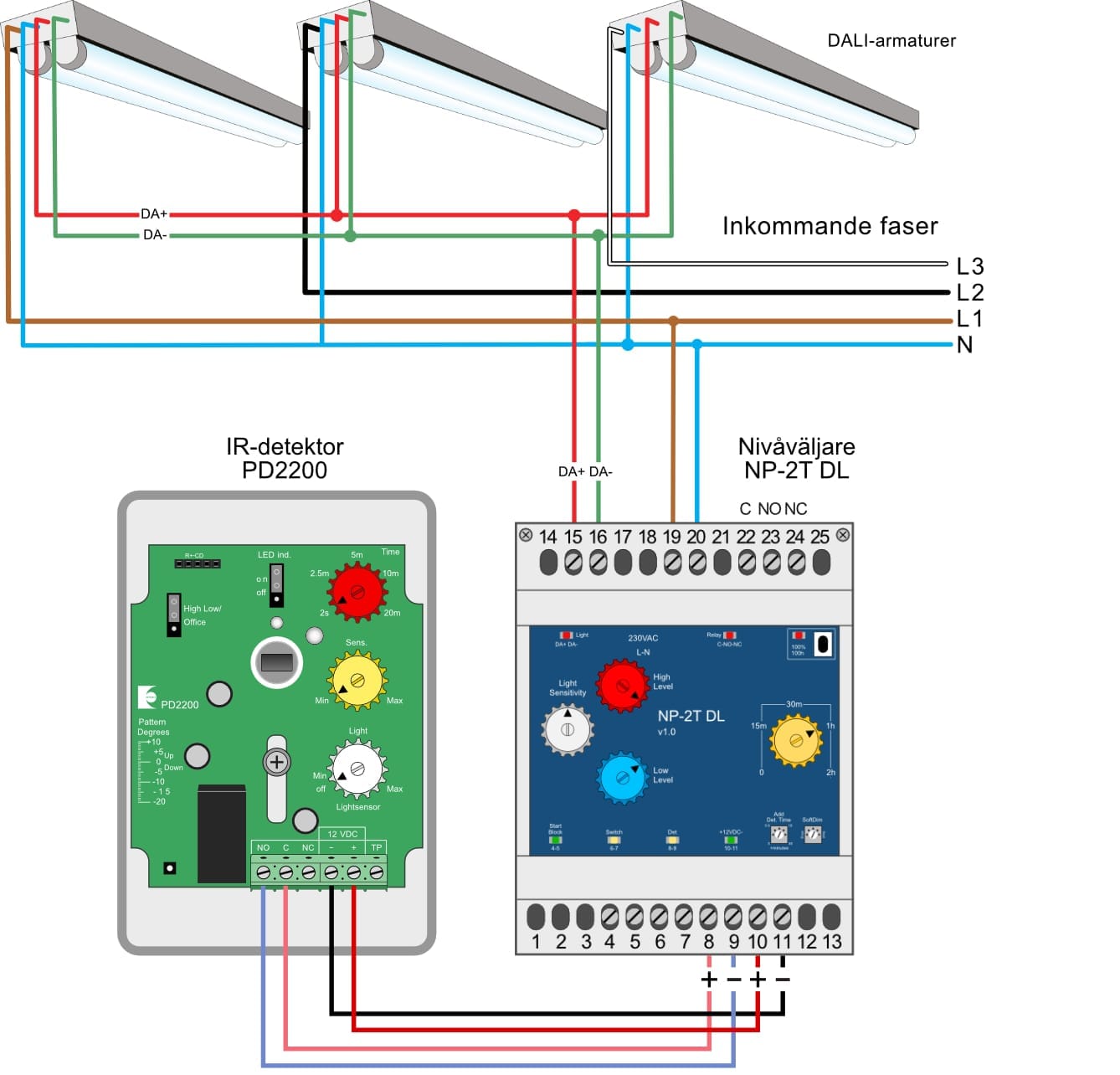

Uppdaterad anläggning med DALI armaturer och NP2T DL

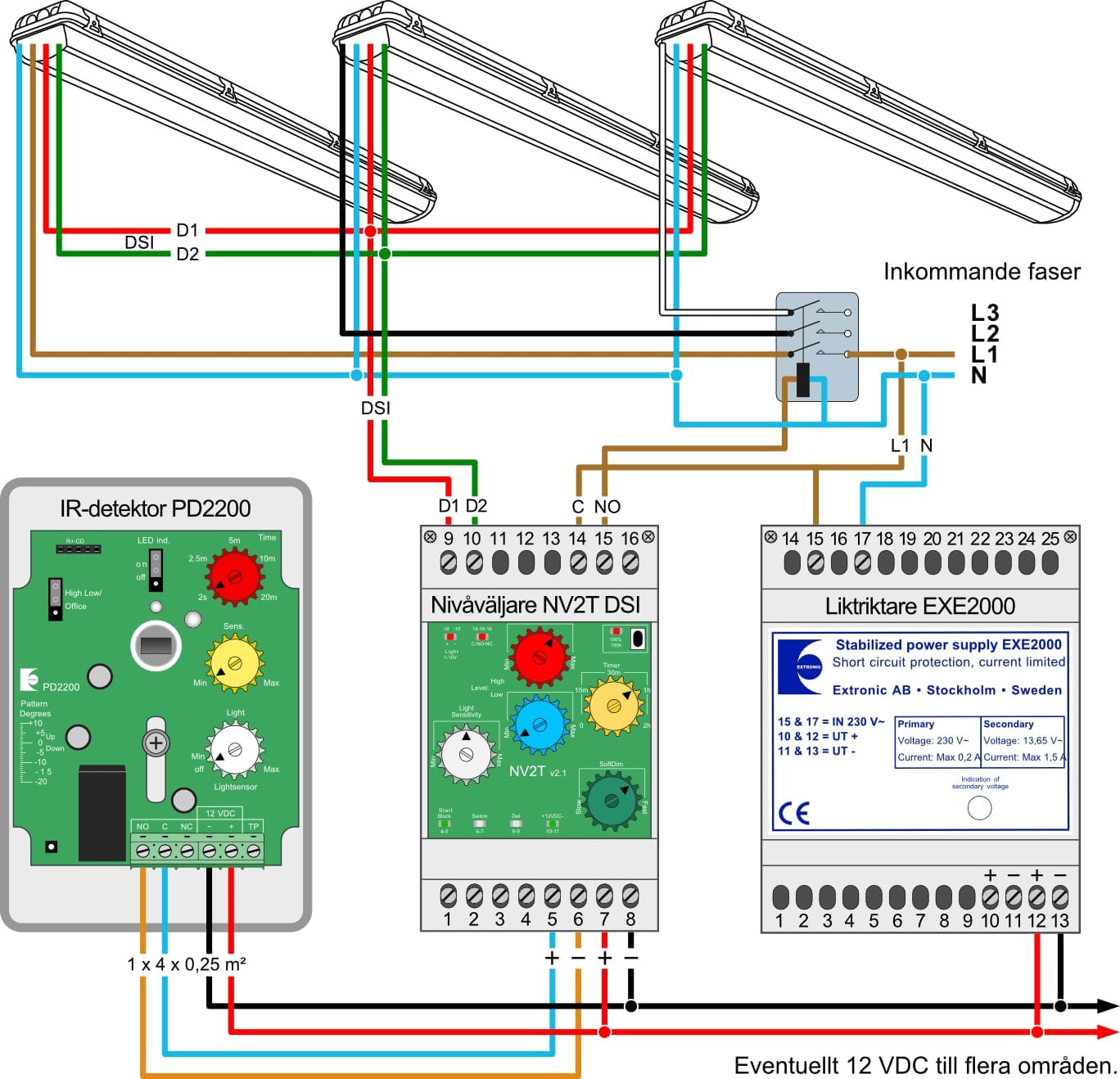

Äldre anläggning med NV2T DSI
Uppdaterad anläggning med DALI armaturer och NP2T DL

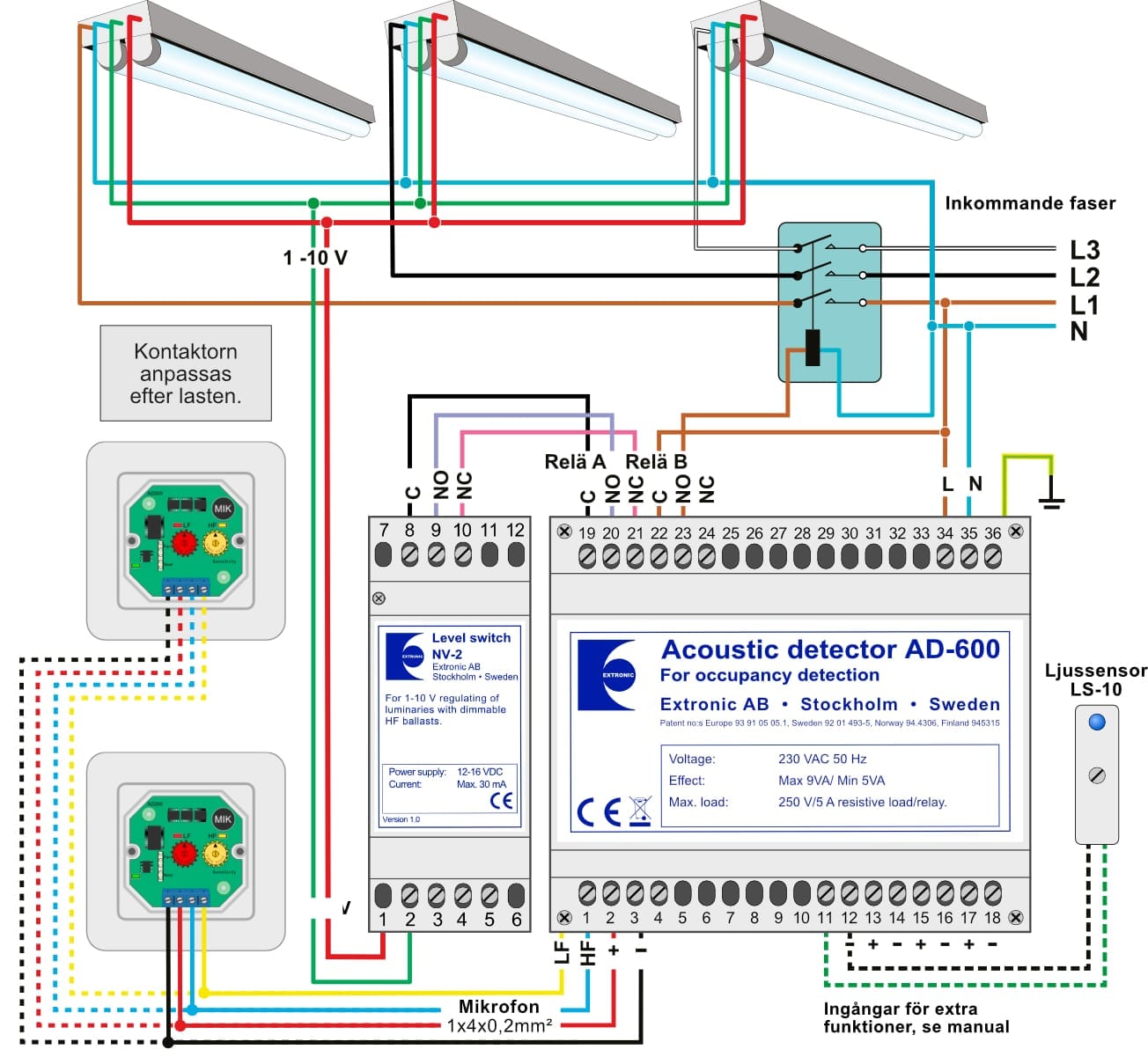

Äldre akustisk anläggning med NV2 och AD600 (1-10V)

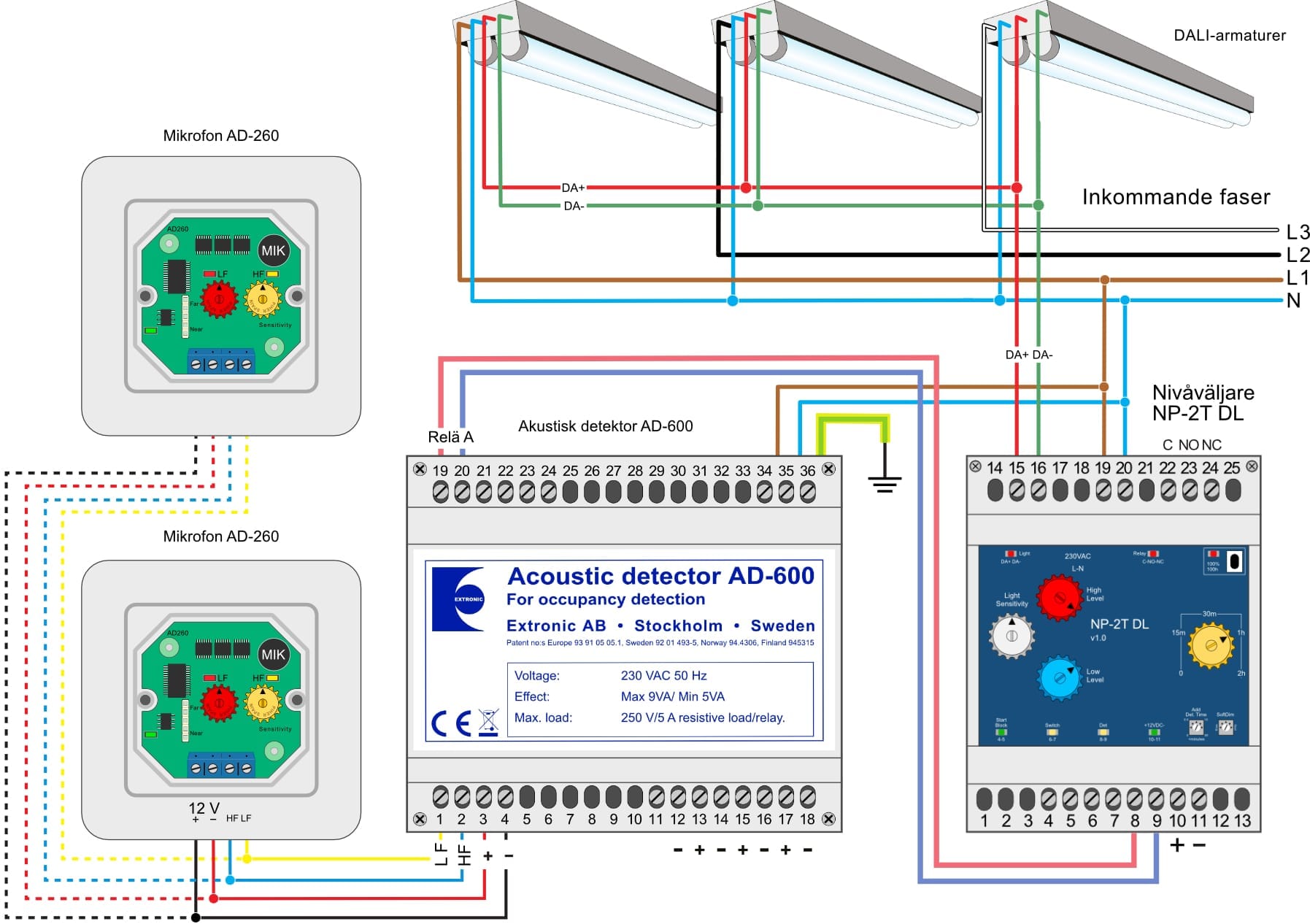

Uppdaterad anläggning med DALI-armaturer och NP2T DL

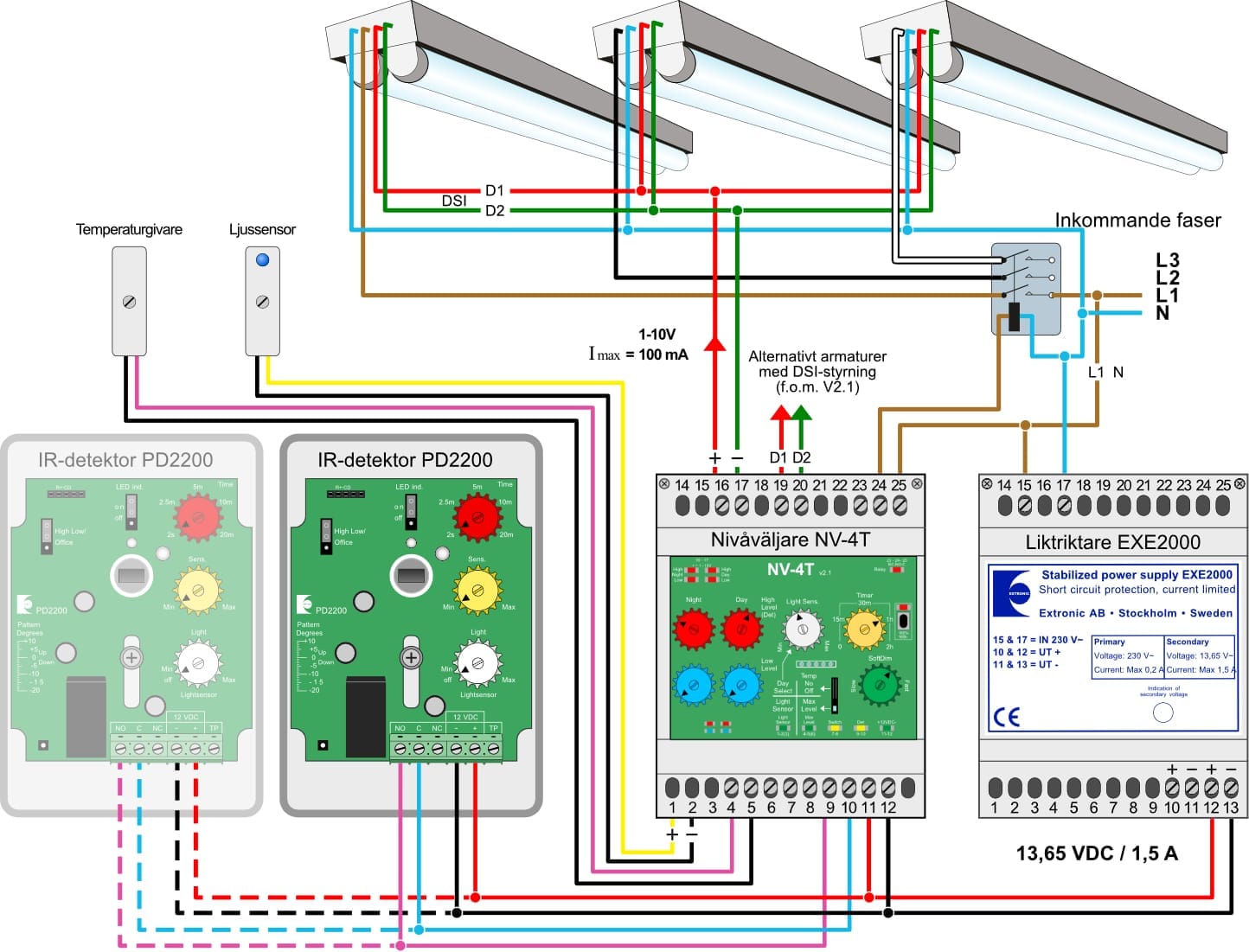

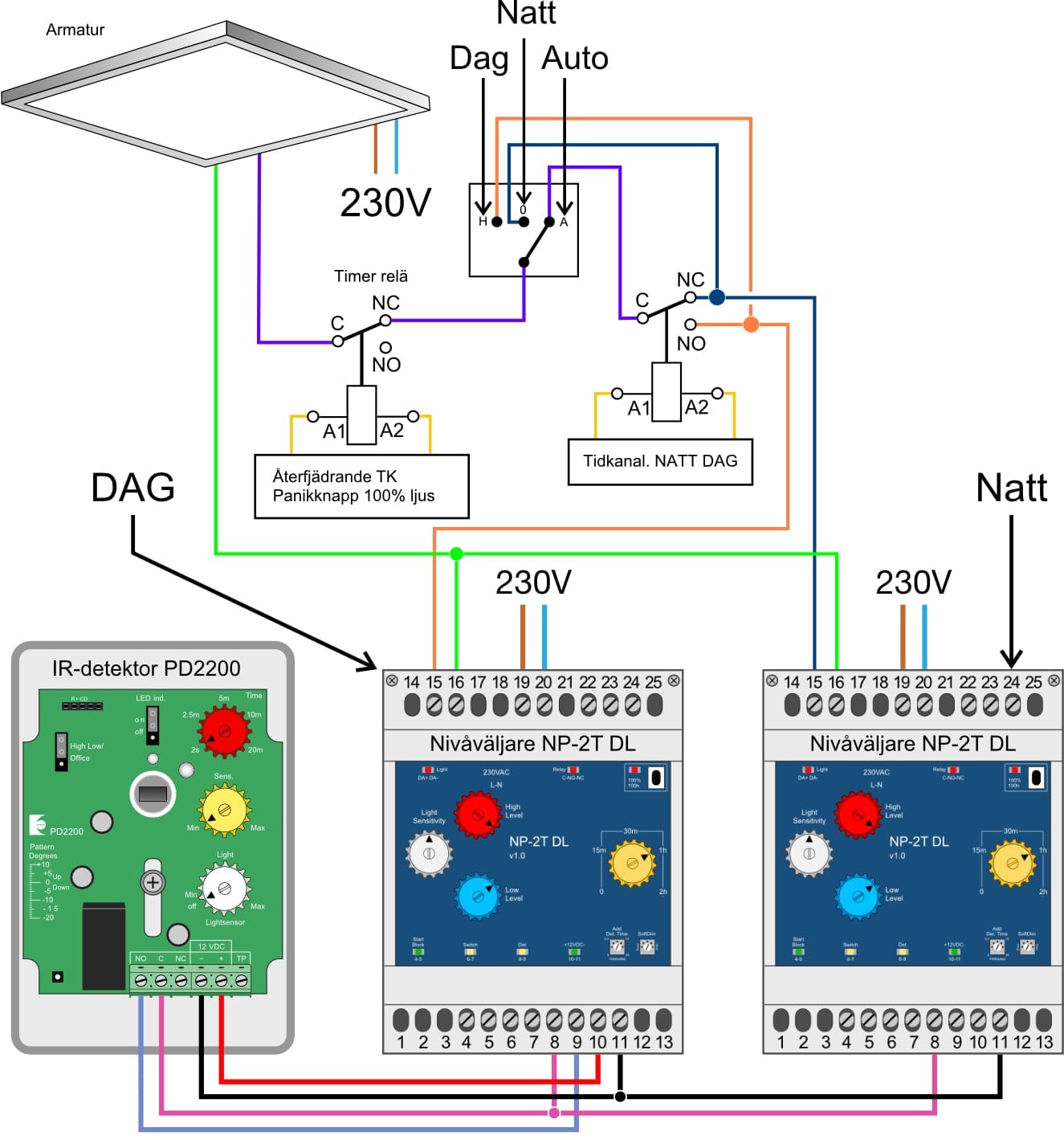

Äldre anläggning med NV4T 1-10V, DSI
Uppdaterad anläggning med dubbla NP2T DL
för dag och natt styrning
Nivåväljare NP2T DL

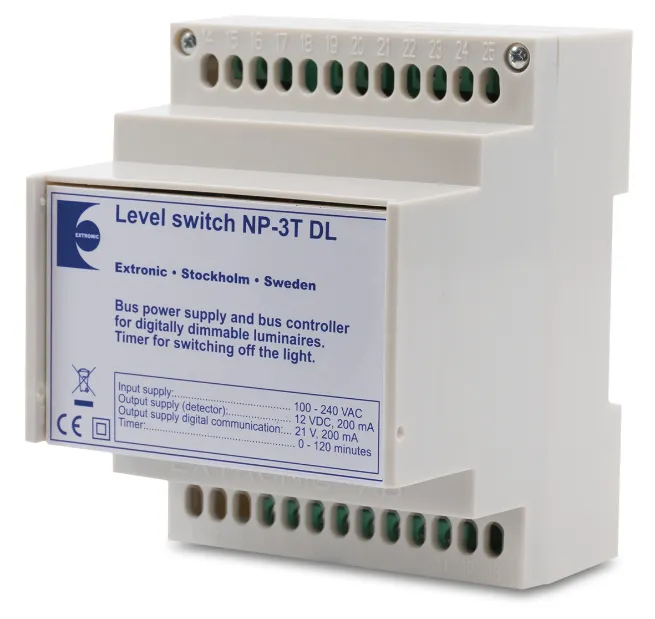

Nivåväljare NP3T DL
NP2T DL och NP3T DL är så kallade ”Nivåväljare” som även strömförsörjer DALI-bussen. NP3T DL erbjuder alla funktioner som NP2T DL, med den stora skillnaden att den även har dagsljusreglering via en ljussensor.
Nivåväljarna strömförsörjer DALI-bussen med 200 mA och styr belysningen via Broadcast-kommandon. Du kan enkelt ställa in önskade ljusnivåer och eftergångstider via potentiometrar på enheterna. Dessa produkter är särskilt användbara i installationer där du inte vill programmera belysningen via dator, men ändå önskar kunna justera specifika ljusnivåer och eftergångstider.
Vi har många applikationsexempel med NP2T DL. Till exempel kan du få ett konstant grundljus under vissa tider genom att koppla ett 22k ohms motstånd mellan plint 6 och 7 och seriekoppla det med en tidkanal.
NP3T DL är särskilt användbar i lokaler med stora fönsterpartier och mycket ljusinsläpp. Belysningsnivån justeras automatiskt för att kompensera för förändringar i det naturliga ljuset, vilket säkerställer en konstant ljusnivå i lokalen.
Egenskaper NP2T DL och NP3T DL
- Styr DALI-armaturer med Broadcast-kommandon.
- Dynamisk belysningsstyrning.
- Ingen programmering krävs.
- Inbyggd strömförsörjning för DALI-buss.
- Matningsspänning: 230 VAC.
- Inbränning av lysrör: 100 % under 100 timmar.
- Inställningsbar extra detektorfördröjningstid.
Dynamisk belysningsstyrning i tre nivåer
- Närvaro – Normalljus.
- Timer – Grundljus.
- Vila – Släckt.
In- och utgångar
- Utgång för DALI-armaturer.
- Ingång för närvarodetektor.
- Ingång för ljussensor.
- Ingång för tryckknapp.
- 12 VDC matning för IR-detektorer.
- Reläutgång för eventuell styrning av kontaktor.
Egenskaper NP3T DL utöver egenskaperna
på NP2T DL
- Dagsljusreglering för ett behagligt ljus.
